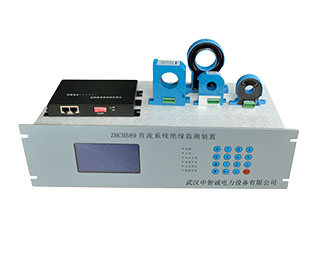

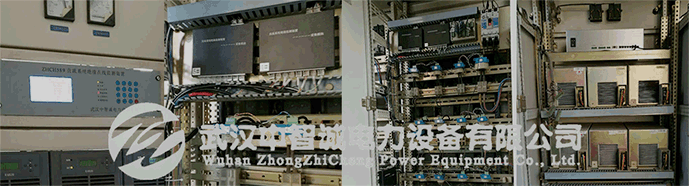

- 产品名称：ZHCH589直流系统绝缘监测装置
- 设备用途：
- 可实现各类接地故障、绝缘下降、环网状态、交流窜电、直流互窜等故障的实时监测。
- 设备别称：
- 直流系统接地监测装置、直流绝缘监测装置、直流绝缘监察接地检测装置。
全国销售热线：4006-599-027 座机：027-88089719
> 产品概述
电力系统中的直流系统接地故障是一种易发生且对电力系统危害性较大的故障,无论是正极接地或者负极接地，在两点接地的情况下，都可能造成保护误动或者保护拒动，危害一次系统正常运行。由于直流系统的复杂性和动态性，直流接地故障往往难以定位,同时由于微机保护和综合自动化系统的广泛应用，又对直流系统接地监测装置的准确性和安全性提出了更高的要求。
我公司自主设计研发的直流系统绝缘在线监测装置通过突破性的技术，平衡了监测的准确性和运行的安全性两方面的要求，该装置采用直流漏电流监测原理，可实时监控系统电压并告警，实时监控系统绝缘并告警，实时接地回路检测，系统环路检测诊断，回路绝缘分级预警，接地历史记录分析，实现了对直流系统中各种接地故障的及时告警及准确选线。
> 产品特点
1、实时监控直流系统交直流电压，包括系统电压，正对地电压，负对地电压及交流窜电电压并实时显示。2、实时监控直流系统母线对地阻抗，包括正对地电阻，负对地电阻并实时显示。能准确测试单极一点或多点接地及绝
缘降低、两极同支路同阻值或不同阻值接地及绝缘降低、两极不同支路同阻值或不同阻值接地及绝缘降低。
3、电压平衡功能：当直流系统正负母线对地电压的比值超出保护误动风险因数1.222时，装置内部通过对地电压偏差
补偿桥使直流系统对地电压恢复到平衡状态，即正极对地电压与负极对地电压之比大于0.869，或负极对地电压与
正极对地电压之比小于1.150。
4、具有母线电压异常、系统接地故障、支路接地故障、系统绝缘降低、支路绝缘降低、交流窜电故障、直流互窜故
障、设备自身异常等报警功能，并先出故障支路。
5、主机具有开机、断电恢复后、定时自检、正负母线对地电压偏差等自行启动功能及人工启动功能。
6、传感器采用分辨度达到0.1mA，精度高于1/1000的高稳定直流传感器，长时稳定性极高，能自动跟踪系统的细微变
化。
7、主机通过将每条回路的特征状态信息和系统内置的特征规则进行人工智能模式匹配，首次引入环路指数的概念，对
系统存在的故障环路、非正常环路、系统双电源互为备用的环路、带环路的回路、以及环路接地回路，提供完善的
环路状态信息，并显示于液晶屏上。能有效帮助运维人员准确了解直流系统当前的状态，迅速地排除故障。
8、具有绝缘预警功能，由于主机的检测精度极高，可以达到500K以上，因此可通过检测未接地回路的对地阻抗判断其
长期变化的趋势，提供回路接地的预警信息，绝缘降低预警和环路匹配监测为系统的诊断提供了有效手段。
9、系统交流窜电及接地记录将自动保存在EEPROM中以供查阅，该记录包括了串电或接地的日期时间，接地阻抗，串电
电压，接地回路等信息并可掉电后保存，接地记录数最大保存1000条。
10、告警信息可通过YX开关量和RS485接口上传到综合自动化系统或调度自动化系统上位机。
> 技术指标
（1）可监测对地绝缘阻抗值范围：接地阻抗：0－50K
绝缘降低：51－500K
（2）可监测电压范围：
正对地电压：0－300V
负对地电压：0－300V
系统总电压：0－300V
交流窜电电压：0－300V
二段正极对地电压：0－300V
（3）可监测系统分布电容范围：
系统分布电容：0－999uF
（4）抗直流系统分布电容干扰：
大于10000uF
（5）适用直流系统电压等级：
220V，110V，48V，24V或用户提出其它电压等级
（6）可监测直流回路数：500路
（7）主机接入直流系统对地阻抗值：大于 1000 K
（8）电压监测误差：小于 0.5%
（9）对地绝缘告警：带YX输出接点
（10）系统电压低越限告警：198V（带YX输出接点）
（11）系统电压高越限告警：242V（带YX输出接点）
（12）标准RS232/RS485/RS422接口：与综合自动化系统、调度自动化系统接口
（13）工作环境温度：-30℃—+50℃
（14）相对湿度：≤96%
（15）直流电压允许纹波电压系数：2%
