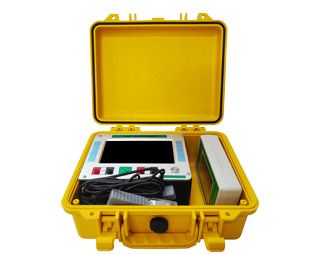

- 产品名称：ZHCH587直流带电解环仪
- 设备用途：
- 实时检测正极环网、负极环网、两极环网、异极环网、过电阻环网。
- 设备别称：
- 直流带电解环仪、直流电源智能带电解环仪、直流系统测试仪、智能型直流带电解环仪、直流系统带电解环仪。
全国销售热线：4006-599-027 座机：027-88089719
> 产品概述
根据反措的要求，“220KV及以上变电站应安装双套直流系统,正常应开环运行”。但是由于变电站/所施工改造、设备大修、人员误操作等因素，有可能发生将两套直流系统错误合环的现象。由于环网前后的电压状态量没有变化，导致目前站内安装的直流监视装置不能对合环报警。但两套直流系统环网的危害是显而易见的，主要包括。1、接地故障街区灵敏度下降和保护误动作机会增加。2、引起两套直流系统同时接地故障告警，一段正极接地,另一段负极接地。3、造成该负荷“失压”，即没有工作电源，可能引起相关拒动。4、缩短蓄电池寿命。5、引起直流系统火灾等。后果不堪没想。通过本装置能实现实时检测正极环网、负极环网、两极环网、异极环网、过电阻环网。彻底消除站内的环路隐患，大大缩短站内直流非正常运行的时间，大大提高变电站抵御系统事故的能力。完全附合国网公司2014年3月14日发布的Q/GDW1969-2013《变电站直流系统绝缘监测装置技术规范》标准，DL/T1392-2014《直流电源系统绝缘监测装置技术条件》行业标准。
> 产品特点
1、可快速查找环网故障（包括正极环网故障、负极环网故障、两级环网故障、异极环网故障等），测试结果能清晰显示；2、标准正弦波形显示，使查找环网更快捷，更直观；
3、分析仪、定位仪双层抗分布电容设计，完全消除分布电容影响；
4、解决了绝缘状态不好的虚接地，高阻接地、多点接地、单点接地、小电阻接地、直接接地、混线接地、环路接地、电容接地、交流窜电接地、晶体管隔离接地等所有故障；
5、完全排除直流系统接地故障,不受现场分布大电容的干扰,准确无误地将故障锁定在最小范围内并定位；
6、准确指示接地信号电流方向，快速查找接地故障点；
7、信号输出功率：＜0.01W，内设限流保护，对继电保护、自动化装置、操作回路没有任何影响，使用安全；
8、准确指示接地信号电流方向，快速查找接地故障点；
9、智能电流钳，自动检测电流钳开、闭状态，大、小钳口通用；
10、装置适用于20V-220V直流系统；
11、不用安装，不用停电，不甩线、不解线、不用摇绝缘，快速定位接地故障；
12、人性化的智能触控界面，操作简单，豪华外包装，携带方便。
> 技术指标
1.分析仪工作电压：20V-280V
屏幕：全触摸 RGB彩屏、7寸
测量母线电压：0-300V 精度0.5%
母线对地电压：0-300V 精度0.5%
测量交流电压：1-300V 精度2%
测量正负对地电阻：0-9999.9kΩ，分辨率0.01kΩ，精度5%
信号功率：<0.01W
信号频率：<0.5Hz
最大信号电流：<800uA
无线频率：433MHz
系统对地电容：0-1000uF,精度5%
电池接地故障：2V电池误差小于2节
适用电压：24V、48V、110V、220V系统电压
外型尺寸（长×宽×高）：320*250*140（mm）
重量：3kg
适应温度：-10℃-+50℃
2.定位仪
供电方式：3.7V锂电池，手机同款
屏幕：全触摸、RGB彩屏、4.3寸
测量支路对地电阻:0-999 kΩ（出厂默认测量到300kΩ）
测量支路接地电流分辨率:0.1uA
支路抗分布电容:>500 kΩ
报警方式:图形、数据、接地方向
语言提示:支路环网状况、环网故障点方向、接地电阻、接地方向、交窜方向
环网波形显示:标准正弦波，可以与示波器对比
最大信号电流:<800uA
钳形互感器数量:口径（Ф50）和口径（Ф8）各一个
钳口识别:自动判定大小钳、开闭口状态
可连续工作时间:可连续工作10小时
外型尺寸（长×宽×高）:180*100*40（mm）
重量:1.5kg
适应温度:-10℃-+50℃
