武汉中智诚电力设备有限公司

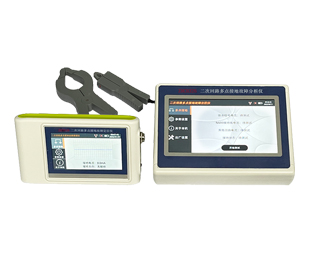

产品名称:ZHCH326 二次回路多点接地故障查找仪
设备用途:
采用电流分流方法对被测系统是否存在多点接地故障进行判断及故障定位。
设备别称:
二次回路多点接地故障查找仪,便携式二次回路多点接地故障查找仪
全国销售热线:4006-599-027 座机:027-88089719
企业QQ交谈 企业QQ交谈 资料下载

> 产品概述

  多点接地是指三相四线接线的电压电流互感器绕组公共回路中性线存在两个或多个接到厂站接地网(或N600)的接地点,并且从互感器落地端子箱到电能表电压公共回路中性线存在一个以上的接地点。
在电力系统中,公共回路对保障系统安全运行起到非常重要的作用。系统正常运行情况下,为了保证人身和设备的安全,《电力作业现场安全规程》规定互感器公共回路的一个电气连接必须有一个可靠的接地点。同时为了保证继电保护和自动装置的正确工作,要求回路一点接地。但是,变电所公共回路连接设备繁多,延伸范围广,常常由于人为的接线错误或一些不可避免的自然规律,如绝缘的老化等,出现在一个电气连接的公共回路中出现多点接地,而且系统的公共回路大部分在室外,绝缘损坏的几率大,多点接地导致保护的不正确动作,造成大面积停电事故在系统屡屡发生。
  N600 配备高精度电流互感器,通过对N线电流的监测及对公共回路、其他回路的实时监测,重点解决电力系统公共回路的两点接地和多点接地等疑难故障,真正解决了运行及检修人员的后顾之忧。
  本装置以系统安全为首要前提,按行业标准的最高要求,以可靠的低频信号方式进行检测,并在现场进行了大量的实际应用,对系统无任何影响。

> 产品特点

1、在线分析N600接地回路电流状态信息,不需停电,使用时确保系统安全。
2、多点接地故障分析功能,分析仪通过对定位仪及其它接地回路的电流分析,判断二次回路接地系统是否存在多地接地故障。
3、电流显示功能,分析仪可以显示信号电流大小、接地线分流信号大小及其他接地回路的分流电流大小。
4、一次性准确判定N600回路多点接地、单点接地、无接地等多点状态。
5、根据实际需要的功率,可以放大、缩小,输出电流值。
6、分析仪根据现场的实际情况智能产生信号电流,保障被测系统的安全、可靠运行。
7、接地电流超过设定值时视为接地故障发生。
8、接地电流发生突变,且变化量超过设定值时视为接地故障发生。
9、多点接地故障自动判断并报警。
10、同步跟踪技术,锁定故障方向与故障支路。
11、全触屏结构设计,不需要任何安键,便于工程应用的实用性。
12、采集速度快,采集速度大于10M。
13、配有大小不同的高精度的电钳,便于各种类型接线的粗细,多点接地制定选用。

> 技术指标

    分析仪(主机)

工作电源

分析仪3.7V 12000mAh锂电池

显示模式

全触摸,7LCD彩屏

仪表尺寸

200mm()*145mm()*60mm()

重量

1.0kg

信号电流大小

最大100mA(输出电流可调节)

电流检测分辨率

0.1mA

输出电流精度

±1%

电流钳电流采样精度

±1%

充电接口

Type-C(与手机充电器一致)

多点接地判断门限

默认设置0.5mA(可在报警门限中修改)

报警方式

声光报警

电池电压

电池图标显示

接地阻抗范围

0-1500Ω

抗对地分布电容

0-1000uF

待机时间

充满电不少于5h

    定位仪(接收器)

工作电源

3.7V 3600mAh锂电池

显示模式

全触摸,4.3LCD彩屏

仪表尺寸

171mm()*98mm()*31mm()

0.5 kg

电流检测分辨率

0.1mA

电流钳电流采样精度

±1%

充电接口

Type-C(与手机充电器一致)

多点接地判断门限

默认设置0.5mA(可在报警门限中修改)

多点接地方向判断

正向或反向及单次波形显示

报警方式

声光报警

电池电压

电池图标显示

待机时间

充满电不小于5h
