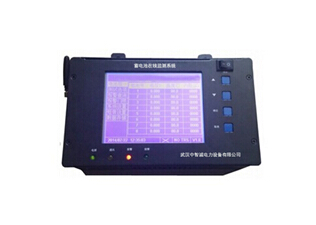

产品名称:ZHCH558蓄电池在线监测系统
设备用途:
通过实时监测蓄电池的运行情况及其各项性能参数,实现对蓄电池的智能监管。
设备别称:
蓄电池在线监测、蓄电池无线巡检装置、蓄电池在线监测仪。
全国销售热线:4006-599-027 座机:027-88089719
企业QQ交谈 企业QQ交谈 资料下载

> 产品概述

    ZHCH558蓄电池在线监测系统能通过实时监测蓄电池的运行状态及其各项运行参数,准确掌握蓄电池组的实际运行状态和健康状况。主要用于UPSEPS、直流电源、通讯电源等系统。可满足对电池组电压、电流、单体电池电压和单体电池内阻、电池环境温度及电池剩余容量和和持续放电时间等检测和报警。适用于单体电池电压为2V、6V、12V蓄电池在线监测。

> 产品特点

    1、实时监测的蓄电池组的:运行状态,组端电压、充放电电流、单体电压、单体内阻、单体电池负极温度、
       软连接条压降、电压均衡度、电池组容量、放电可持续时间;
    2、异常告警功能:发现蓄电池组总电压、单体负极温度、单体电压、内阻、电池组容量等参数异常,系统会
       自动告警。
    3、在线内阻检测功能:采用放电法原理在线进行内阻测量,可设定周期进行定期内阻测量,也可就地或远程
       手动控制进行内阻测量。
    4、核对性放电维护功能:系统可通过控制调节用户的开关电源模块输出电压,使电池组对实际负荷放电,可
       设定四个核对性放电终止条件(总电压、单体电压、放电容量、放电时间),到达任一设定条件,系统会
       自动调节用户开关电源进行电池均充和浮充电。
    5、快速容量估算和剩余容量监测功能:建立科学的蓄电池剩余容量_SOC_ 数学模型,实时准确监测蓄电池组
       实际容量。
    6、数据存储功能:系统配备SD卡和USB接口直接将数据存储到SD卡或U盘节省数据导出时间,充电数据、放电
       数据和报警过程数据每12秒要存储一次并进行了分类单独存储,有利于数据检索和分析利用,存储空间至
       少可能存储三年以上监测数据。
    7、数据分析和报表功能:配备强大的上位机监控分析软件,通过对监测和检测数据进行系统分析绘制总电压、
       单体电压、充放电电流曲线图,容量柱状图、内阻趋势图、电压平衡度△V趋势图等,可对蓄电池组健康
       性能和放电能力进行分析,准确甄别落后电池,可对蓄电池充电状态数据进行分析计算稳流稳压精度和纹
       波系数,为充电机性能分析和维护提供依据。可手动或自动生成各类符合客户要求数据报表。
    8、数据传输和组网功能:设备具有LAN(以太网)、RS485数据传输接口实现远程联网监控。

> 技术指标

    1、电压监测范围:1—20.0V    电压监测精度:±0.1%
    2、内阻测量精度:±(2.5%+25μΩ)
    3、在线容量(SOC):误差不大于10%
    4、电流监测范围:0—±100A(10A,300A,500A,1000A可选)
       电流监测精度:±1%
    5、温度监测范围:-10℃--+50℃
       温度测量精度:±0.5℃
    6、输入绝缘电阻:≥10MΩ,600V
    7、通 讯 参 数:波特率(2400/4800/9600/19200bps)可设
    8、尺 寸:
            主机:200mm×133mm×41mm
            采集维护模块:182mm×110mm×28mm
    9、工 作 环 境:温度:-20℃--60℃,湿度10%--80%,无冷凝
