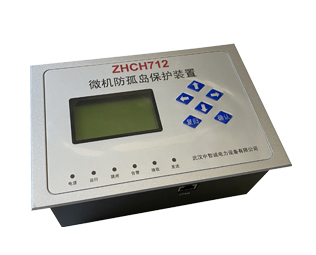

产品名称:ZHCH712 微机防孤岛保护装置
设备用途:
微机防孤岛保护装置配电变压器的低压侧进行实时监测;对清洁电源进行必要的控制,防止非计划性的孤岛现象发生。
设备别称:
微机防孤岛保护装置,防孤岛保护装置
全国销售热线:4006-599-027 座机:027-88089719
企业QQ交谈 企业QQ交谈 资料下载

> 产品概述

ZHCH712微机防孤岛保护装置配电变压器的低压侧进行实时监测;对清洁电源进行必要的控制,不允许非计划性的孤岛现象发生。采用专门为其设计的微机装置和控制电路,这样可以保证保护动作快速性和控制的准确性。可集中组屏,也可以分散安装在开关柜上。通讯方式为485总线。
孤岛现象:电网失压时,光伏电站仍保持对失压电网中的某一部分线路继续供电的状态。对于小型光伏电站,应具备快速监测孤岛且立即断开与电网连接的能力。一般情况下,光伏逆变器均带有防孤岛保护的功能,但是为了电力系统的安全稳定可靠运行,在并网点可以安装防孤岛保护装置,作为另一套保护设备,可以快速切除分布式孤岛电源,系统电压正常时,根据用户的要求还能实现自动合闸功能。

> 产品特点

保护功能包括:三段式过流保护(一、二段带方向);重合闸;涌流闭锁;二段过电压保护;二段低电压保护;二段过频保护;二段低频保护;二段逆功率保护;频率突变保护;非电量保护(跳闸或告警或退出,退出时用作普通遥信);来电合闸;PT断线检测及闭锁低压。

> 技术指标

额定参数:
装置电源:直流或交流220V或110V
额定交流:线电压380V,电流5A或1A;频率50Hz
功率消耗:电源回路不大于10瓦;交流回路不大于0.5伏安/相
外形尺寸:205*135*90(宽*高*深(包括端子)),开孔尺寸:185*127
整定范围:
电流:0.1In~16In   (In表示额定电流,以下同)
电压:10V~800V
保护误差范围:
电流(电压): 当定值低于额定值时误差不超过0.02In(Un),定值高于额定值时不超过±2%
时间:动作误差时间不大于±20ms,动作时间整定为Os时,动作时间不大于40ms
环境条件:
工作温度:-20℃~+50℃
贮运温度:-25℃~+70℃
大气压力:80kPa~110kPa
相对湿度:不大于90%
